阀门弹簧的技术参数及应用范围

时间:2020-02-16 14:32:42  来源:  阅读次数:257

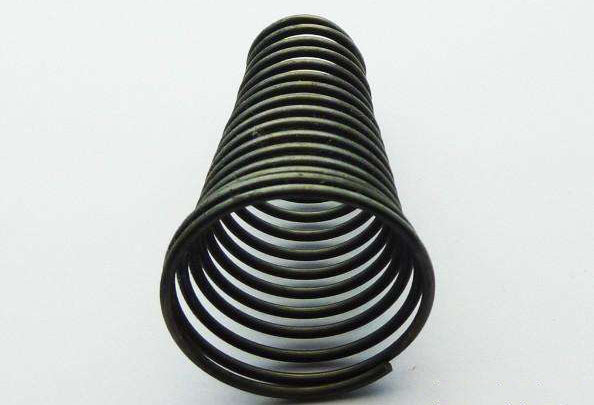

阀门弹簧广泛用于医疗呼吸设备、运动控制、医疗移动设备、手工工具、家庭护理设备、减震、泵弹簧、机械与电子的防护硬件、流体控制阀、机械航天部件、促动器、开关设备机器、仪表中。阀门弹簧的材料有不锈钢、琴钢、高碳钢、磷铜、油回火合金弹簧钢等。


阀门弹簧的技术参数如下:

⑴弹簧丝直径d:制造弹簧的钢丝直径。

⑵弹簧外径D2:弹簧的最大外径。

⑶弹簧内径D1:弹簧的最小外径。

⑷弹簧中径D:弹簧的平均直径。它们的计算公式为:D=(D2+D1)÷2=D1+d=D2-d

⑸t:除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。

⑹有效圈数n:弹簧能保持相同节距的圈数。

⑺支撑圈数n2:为了使阀门弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈。一般有1.5T、2T、2.5T,常用的是2T。
