钢板弹簧在汽车行车时受交替变化地应力功效和原材料拥有挺大的关联

时间:2020-03-13 15:29:01  来源:  阅读次数:330

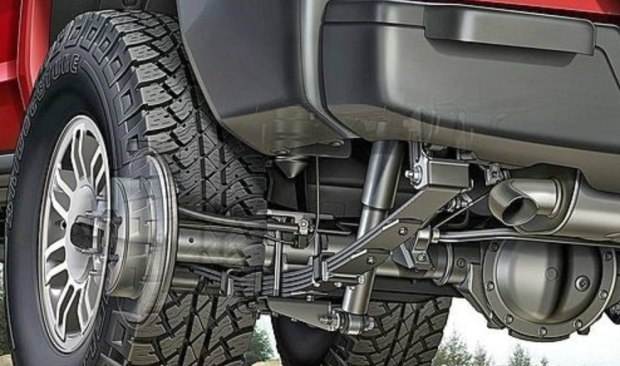

钢板弹簧是载重车和客车悬挂系统弹簧,钢板弹簧在汽车行车时受交替变化地应力功效。弹簧原材料为60Si2Mn,经850~870℃加温热处理,440~460℃淬火,洒水制冷,表层抛丸解决,制成品在台架实验时未达性能指标而产生破裂。

厚钢板弹簧生产厂家剖析钢板弹簧断口宏观经济晶相有疲惫贝纹线,疲惫源上有楼梯花纹,表明裂源上有应力。根据透射电镜观查到断口上带好几处疲惫源,这种疲惫源均始于抛丸导致的弹坑底端。金相检验显微镜机构为淬火托氏体,表层有渗碳。厚钢板弹簧生产厂家剖析造成弹簧破裂的缘故为抛丸加工工艺操纵不善,表层弹坑过金刚级过深,及其弹簧表层有渗碳状况,导致强度极限降低。

一、破裂钢板弹簧断口宏观经济晶相。箭头符号图示点处疲惫源,源区有楼梯花纹,表明疲惫源区有应力存有。断口上由此可见疲惫贝纹线。疲惫区总面积很大,而瞬断区总面积较小,属高周疲惫破裂。

二、破裂弹簧疲惫源处的电镜高倍晶相。楼梯状花纹由板簧表层的凹痕处散发,说明疲惫裂痕由该凹痕处起止。凹痕形状属抛丸造成的弹坑,经精确测量弹坑长2mm,深0.5mm

三、钢板弹簧另一处疲惫源的高倍晶相。放射形的楼梯花纹始于凹痕底端,说明了疲惫源处应力状况较比较严重。

四、钢板弹簧断口疲惫拓展区外部经济晶相。因为原材料强度相对性较高,因此疲惫辉纹偏细且不持续。它是高强度钢板疲惫辉纹的特性。

五、断口裂源处图象,经4%氰化钠乙醇水溶液腐蚀。一条裂痕发源表层弹坑处,弹坑呈斜角。该裂痕为穿晶裂痕,较竖直,是疲惫裂痕。弹坑底端斜角周边的显微镜机构有形变状况,并有轻度的渗碳。

六、断口裂源周边抽样,经4%氰化钠乙醇水溶液腐蚀。常规机构为淬火托氏体,表层有铁素体,因为抛丸功效,表面铁素体产生形变。这类脱碳层不但使弹簧表层疲劳极限降低,并且在抛丸最易产生微裂痕。
