弹簧的这些事,你知道吗?

时间:2019-12-03 14:33:43  来源:  阅读次数:1361

弹簧是机械和电子行业中广泛使用的一种弹性元件,弹簧在受载时能产生较大的弹性变形,并把机械功或动能转化为变形能,而在卸载后弹簧的变形消失并回复到原状,同时将变形能转化为机械功或动能。弹簧的载荷与变形之比称为弹簧刚度,刚度越大,则弹簧越硬。

弹簧的作用

弹簧是一种存储机械能的弹性物体。弹簧通常由弹簧钢制成。有许多弹簧设计。利用它的弹性可以控制机件的运动、缓和冲击或震动、储蓄能量、测量力的大小等。广泛应用于生活中,例如汽车悬架弹簧、火车下部的减震弹簧,生活中的弹簧秤,测力器中的弹簧。


汽车悬架弹簧


弹簧的分类

按受力性质弹簧分为:拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧。

拉伸弹簧是承受轴向拉力的螺旋弹簧,拉伸弹簧一般都用圆截面材料制造。在不承受负荷时,拉伸弹簧的圈与圈之间一般都是并紧的没有间隙。

拉伸弹簧是承受轴向拉力的螺旋弹簧,拉伸弹簧一般都用圆截面材料制造。在不承受负荷时,拉伸弹簧的圈与圈之间一般都是并紧的没有间隙。

特点:许多不同的终端装置或者“钩”是用来保证拉伸弹簧的拉力来源。拉伸弹簧与压缩弹簧的工作原理相反。压缩弹簧在压紧的时候反向作用,拉伸弹簧则在伸展或拉开的时候反向作用。当拉伸弹簧两端拉开时,弹簧则会试图将他们拉回在一起。像压缩弹簧,拉伸弹簧也是吸收与储存能量。但不像压缩弹簧的是,大多数的拉伸弹簧通常在一定程度的张力下,即使是在没有任何的负载的情况下。这种初始的张力决定了在没有任何负载的情况下,拉伸弹簧盘绕的紧密程度。

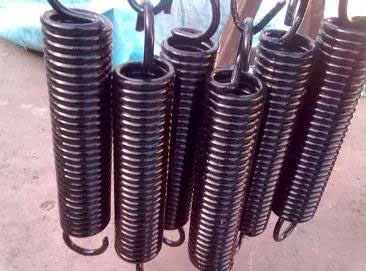

拉伸弹簧


压缩弹簧是承受向压力的螺旋弹簧,它所用的材料截面多为圆形,也有用矩形和多股钢萦卷制的,弹簧一般为等节距的,压缩弹簧的形状有:圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等,压缩弹簧的圈与圈之间有一定的间隙,当受到外载荷时弹簧收缩变形,储存形变能。

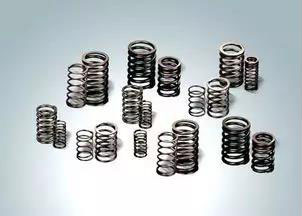

压缩弹簧


扭转弹簧属于螺旋弹簧。扭转弹簧可以存储和释放角能量或者通过绕簧体中轴旋转力臂以静态固定某一装置。扭转弹簧的端部被固定到其他组件,当其他组件绕着弹簧中心旋转时,该弹簧将它们拉回初始位置,产生扭矩或旋转力。汽车后部经常会应用螺旋弹簧。


汽车悬架弹簧


弯曲弹簧,通过名称就表现出了这种弹簧的特点,可以进行大幅度的弯曲,具有较好的弯曲性及回复性。

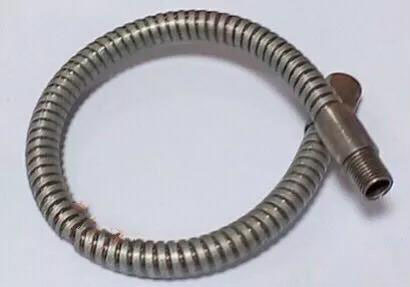

弯曲弹簧


弹簧的制造

螺旋弹簧的制造工艺过程包括:卷制、挂钩的制作或端面圈的精加工、热处理和工艺性能试验。

大量生产时,是在万能自动卷簧机上卷制;单件及小批生产时,则在普通车床或手工制作。弹簧丝直径小于或等于8mm时,常用冷卷法,卷前要热处理,卷后要低温回火。直径大于8mm时,采用热卷(热卷温度800℃~1000℃)法,热卷后经淬火和中温回火处理,弹簧成形后要进行表面质量检验,表面应光洁、无伤痕、无脱碳等缺陷;受变载荷的弹簧,还须经喷丸等表面处理,以提高弹簧疲劳寿命。

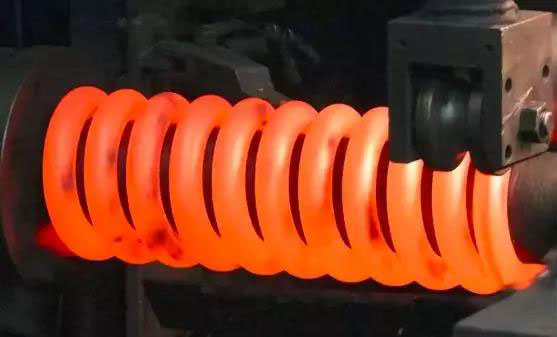

弹簧制造过程


应 用

本文主要介绍一下在汽车领域的应用,汽车螺旋弹簧比我们小时候玩的弹簧要大些,原理其实大致相同。弹簧是一个储能元件,对于外力作用,能起到减震缓冲效果。在汽车悬架中,通常弹簧与减震器一起使用。

虽然弹簧不是消耗能量的主要部件,但它能起到缓冲作用。汽车振动能量往往很大,而且跳动速度很快,如果没有弹簧缓冲,把减振器消耗能量的行程延长,指望减震器在很短的行程内把振动能量都消耗掉,难度就大大提高了。所以弹簧和减振器之间的合作,变得尤为重要,这二者需要相互协调好,比如减震器太软,车身就会上下跳跃,减震器太硬就会带来太大的阻力,妨碍弹簧正常工作。


汽车悬架弹簧应用图


有的车型采用的是弹簧和减振器一体式,有的是分离式。很多车型前面是一体式,后面是分离式(很多车前面会选择麦弗逊悬架所以为一体式,后面为扭力梁悬架,为弹簧和减震器分离的形式)。

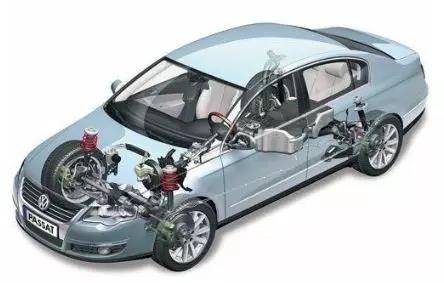

大众帕萨特B6前后悬挂示意图

前一体式、后分离式

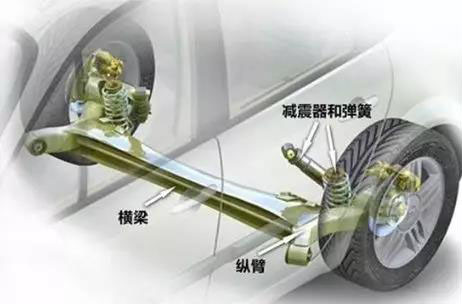

麦弗逊悬架              扭力梁悬架

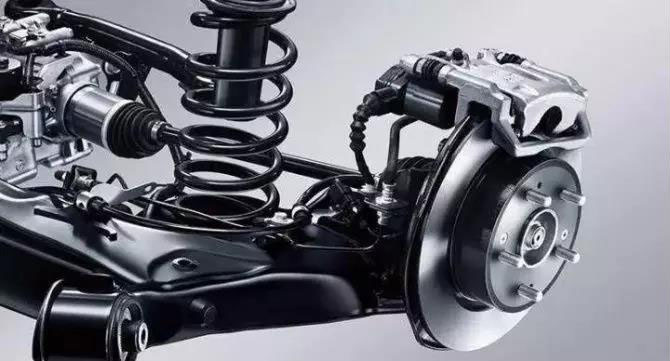

奥迪5连杆后悬架一体式结构

总 结

通过本文,相信大家对与弹簧有了初步的了解,不同的标准件都有他们各自的特点,在生活和工作中占有各自的作用,通过合理的应用会发挥出更大的潜能。
