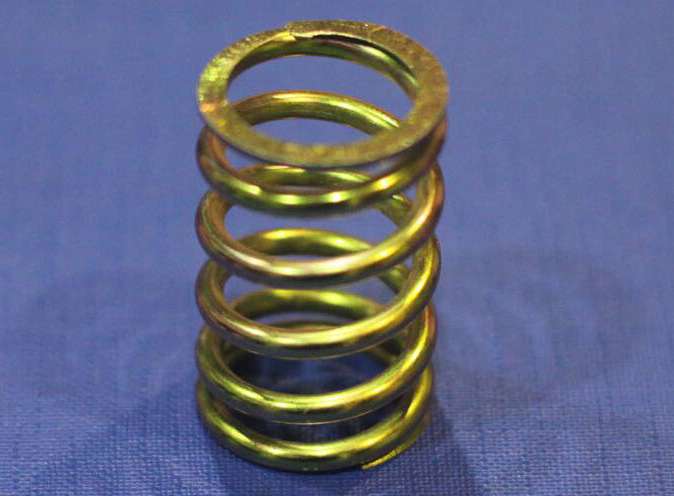

气缸弹簧该怎样设计?

时间:2020-01-08 10:55:53  来源:  阅读次数:268

气缸弹簧的没计是一个繁杂的控制系统设计课题研究。优良的弹簧设计方案能够程度地降低配气机构的磨擦和损坏。现将一个根据结构参变量敏感性设计图纸的气缸弹簧设计方案的解析式方式小结以下:


11步根据解析车子下坡路行车特性和发动机制动,明确配气机构的飞脱转速比设计方案总体目标,便于明确所必须的气缸弹簧力矩力和弹簧刚度;

22步创建配气机构动力学模型,便于精确地预测分析飞脱,而且评定主缸再压缩工作压力对飞脱的危害;

33步根据对弹簧力矩力和弹簧刚度的不一样赋值开展参变量扫值测算,搭建配气机构动力学模型的主要参数图,以查验他们对配气机构震动的危害。必须在图中绘图推杆力、配气机构瞬时速度和弹簧减速率相对性于发动机曲轴拐角的曲线图,以显示信息飞脱的设计方案裕量,进而可以在第4步中便捷而明智地选择弹簧力矩力和弹簧刚度所必须具备的目标;

44步根据排气管门阀头的静态数据力均衡,测算必须的弹簧力矩力以避免排气管门出現跳浮。为带和不带排气管制动系统的柴油发动机挑选排气管门弹簧力矩力,并应用在3步中的设计图纸来挑选配对的弹簧刚度;

55步对设计方案主要参数开展参变量扫值测算,应用图形界面设计方案方式为弹簧设计方案结构参变量敏感性设计图纸。挑选弹簧的均值直徑、电磁线圈不锈钢丝直徑和电磁线圈数量,另外考虑弹簧扭曲地应力、共振频率、电磁线圈空隙等设计方案线性组合。或是也能用解析式提升方式立即求出式。
