机械设备中使用大直径气缸的自动弹性筒夹机构

时间:2021-11-03 15:22:18  来源:  阅读次数:1385

需要大的夹紧力,但是夹紧余量又很小的,可以采取大直径短行程的气缸。

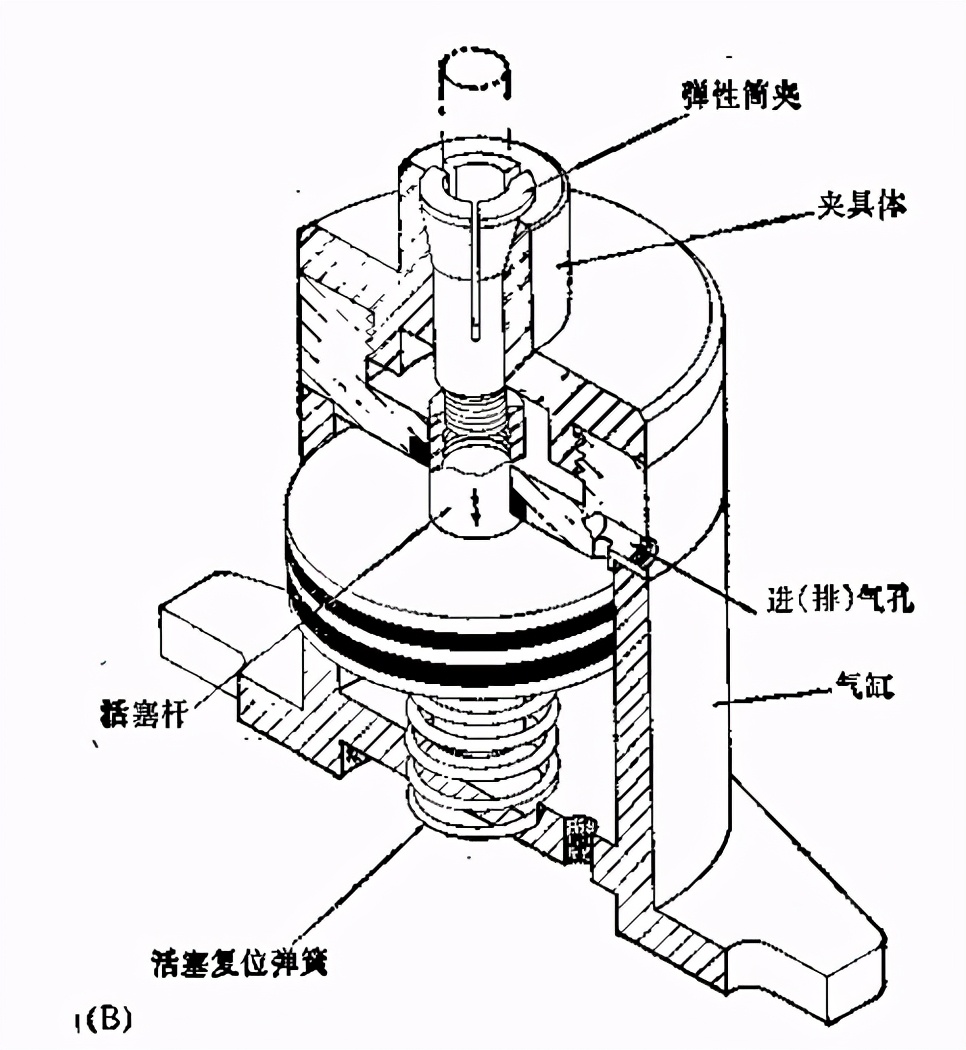

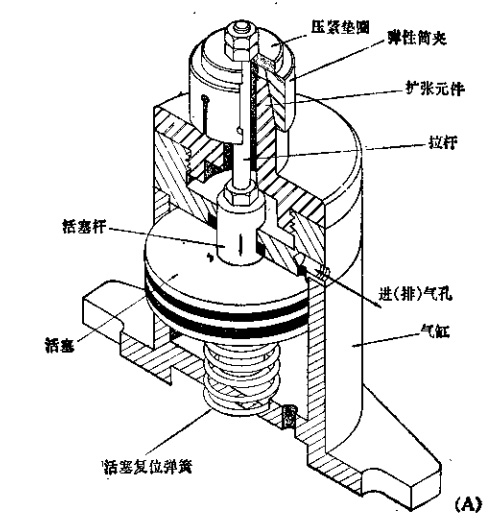

图A、B均系利用空气压力夹紧工件,在夹紧工件的过程中弹簧变形,当压缩空气不在进入气缸时,弹簧的蓄积势能把活塞拉回到原来位置复位,从而将工件松开。利用复位弹簧可以节约压缩空气的消耗。

气缸本体也就是夹具本体。
